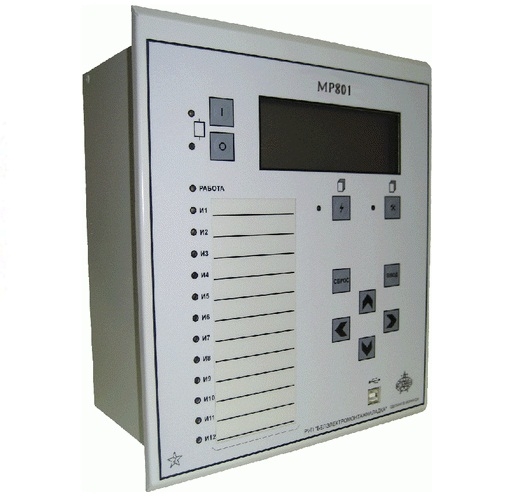

Устройство дифференциальной защиты двух- и трехобмоточного трансформатора МР801. ТУ BY 100101011.149-2009.

Терминал МР801 предназначен для защиты двух- и трёхобмоточных трансформаторов 110 кВ. УДЗТ учитывает число обмоток и их мощности, полярности измерительных трансформаторов тока, автоматически осуществляет приведение группы соединений силового трансформатора.



 УДЗТ имеет следующие функции:  - дифференциальная токовая отсечка без торможения (по действующим и мгновенным значениям);

- дифференциальная токовая защита с торможением;



- дифференциальная защита от замыкания на землю;

- восьмиступенчатая МТЗ трансформатора с возможностью привязки ступени к любой стороне трансформатора, с возможностью направленности, с возможностью пуска по напряжению и блокировки по внешнему сигналу;

- шестиступенчатая токовая защита от замыканий на землю с возможностью привязки ступени к любой стороне трансформатора, с возможностью направленности, с возможностью пуска по напряжению и блокировки по внешнему сигналу;

- термическая защита от перегрузки по одной из сторон трансформатора по выбору;- четырёхступенчатая защита от повышения напряжения;

- четырёхступенчатая защита от понижения напряжения с возможностью блокировки при исчезновении напряжения.

- контроль состояния трансформатора по ряду входных дискретных сигналов;- управление схемой обдува с возможностью пуска по току, с возможностью пуска по температуре (с использованием тепловой модели);

- возможность подключения внешних защит, например, газовой защиты трансформатора;- контроль наличия питания терминала и его работоспособности.МР801 выпускается согласно техусловий "Белэнерго"ТУ BY 100101011.149-2009.
