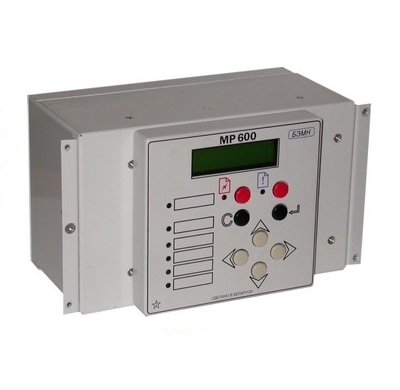

Микропроцессорное реле MP600 (МРН - 610). ТУ BY 100101011.020-2005.

Микропроцессорное реле МР-600 предназначено для защиты от понижения и повышения напряжения, понижения и повышения частоты, а также для сбора и передачи информации по каналам связи на диспетчерские управляющие комплексы. Устанавливается на понижающих и распределительных подстанциях распредсетей 110/35/10/6 кВ.

МР-600 представляет собой комбинированное многофункциональное устройство, объединяющее различные функции защиты, измерения, контроля, местного и дистанционного управления.






Устройство выполняет следующие функции:


  • защита от снижения напряжения;
  • защита от повышения напряжения;
  • защита от повышения напряжения нулевой последовательности;
  • защита от повышения напряжения обратной последовательности;
  • защита от снижения напряжения прямой последовательности;
  • защита от снижения частоты с возможностью ЧАПВ;
  • защита от повышения частоты;
  • блокирующей логики;
  • индикации фазных действующих значений напряжения;
  • индикации линейных значений напряжения;
  • индикации напряжения прямой и обратной последовательности;
  • индикации напряжения нулевой последовательности;
  • индикации значения частоты сети;
  • задания внутренней конфигурации (ввод защит и автоматики, количество ступеней защиты и т.д.) программным способом;
  • местного и дистанционного ввода, хранения и отображения уставок защит и автоматики;
  • регистрации аварийных параметров защищаемого присоединения и срабатывания измерительных органов;
  • получения дискретных сигналов управления и блокировок, выдачи команд управления, аварийной и предупредительной сигнализации;
  • обмена информацией с верхним уровнем (АСУ ТП);
  • непрерывной самодиагностики аппаратной и программной части.



Пользовательский интерфейс:


  • ЖКИ дисплей 2 х 16 символов с подсветкой;
  • Порт RS-485/232 на лицевой панели для программирования и диагностики;
  • Светодиоды: 8, из них 4 назначаются программно;
  • Клавиатура 8 клавиш;
  • Язык: русский.



Связь:


  • Тип: 2-х проводная RS-485, полудуплекс, изолированный;
  • Скорость передачи: 300-38400 бод;
  • Протокол: MODBUS.



Корпус:


  • Варианты: а) МР-600 со встроенным пультом; б) МР-600 с вынесенным пультом (пульт может быть установлен на панели и на дверце релейного отсека, подключается к корпусу МР-600 при помощи интерфейсного кабеля);
  • Степень защиты IP30;
  • Вес не более: 2 кг;
  • Подключение: клеммные разъемы.
Устройства МР600 выпускаются согласно техусловий "Белэнерго"ТУ BY 100101011.020-2005.
