Блок реле повторителей

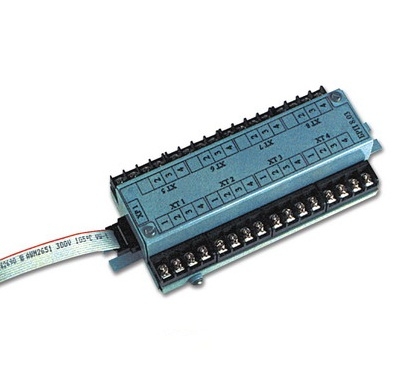

Блок реле повторителей БРП-8.03(/1) ТУ РБ 00658780.006-00 предназначен для использования в качестве устройства коммутации силовых электрических цепей под управлением любых устройств автоматики, имеющих соответствующий уровень сигнала управления.

Блок выпускается в двух исполнениях:

БРП-8.03 — общий провод цепей управления – 24 В БРП-8.03/1 — общий провод цепей управления + 24 В








Основные технические характеристики

Напряжение сигнала включения Uв

24 ± 6 В

Напряжение отпускания, не более от Uв

20 %

Потребляемая мощность по цепи управления

< 0,9 Вт

Время включения

< 11 мс

Время отключения

< 4 мс

Максимальные электрические параметры коммутируемых цепей:




постоянный ток

250 В, 400 мА, 100 Вт

переменный ток

380 В, 6 А, 2000 В·А

Электрическая прочность изоляции между силовой цепью и корпусом в течение 1 мин.

2000 В, 50 Гц

Сопротивление изоляции между силовой цепью и корпусом при напряжении = 500 В

>40 МОм

Рабочие условия эксплуатации:




температура

(С4) – 30... + 50 oС

влажность

95 % при 35 oС

давление

(Р1) 84... 106,7 кПа
