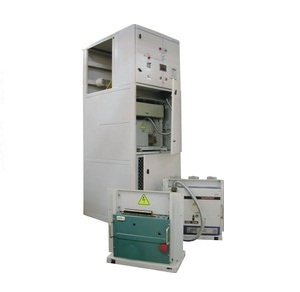

Комплектное Распределительное Устройство

Камеры стационарные двухстороннего или одностороннего обслуживания предназначены для приема и распределения электрической энергии трехфазного переменного тока на номинальное напряжение 6 - 10 кВ для сетей с компенсированной, изолированной, заземленной через резистор нейтралью с применением вакуумных выключателей различных типов (BB/TEL-10, VD4 и др.)

КСО могут могут использоваться в закрытых распределительных устройствах электрических подстанций, РП электрических сетей, собственных нужд электростанций, в закрытых электроустановках промышленных предприятий и узловых закрытых трансформаторных подстанцях сельскохозяйственных потребителей.




Основные технические характеристики

Номинальное напряжение (линейное)

6 кВ; 10кВ

Наибольшее рабочее напряжение (линейное)

7,2 кВ; 12,0 кВ

Номинальный ток главных цепей

630 А; 1000 А; 1600 А

Номинальный ток сборных шин

630 А; 1000 А; 1600 А

Номинальный ток отключения выключателя (встроенного в КСО)

8,0 кА; 12,5 кА; 16,0 кА; 20,0 кА; 31,5 кА

Номинальный ток электродинамической стойкости главных цепей

21 кА; 41 кА; 51 кА

Ток термической стойкости (3 сек)

8,0 кА 16,0 кА; 20,0 кА

Время термической стойкости ножей заземления

1 сек

Номинальный ток встраиваемых трансформаторов тока

50/5-1500/5 А

Номинальное напряжение вспомогательных цепей, В
- оперативных цепей постоянного (выпрямленного) тока
- оперативных цепей переменного тока
- цепей трансформаторов напряжения
- цепи силового трансформатора


110; 220
220
100
380/220 В

Ток плавкой вставки силового предохранителя

2A; 3A; 5A; 8A; 10A; 16A; 20A

Степень защиты оболочек по ГОСТ 14254

IP21

Высота не более
Ширина не более
Глубина не более

2325 мм
800 мм
1135 мм

Масса не более

800 кг
