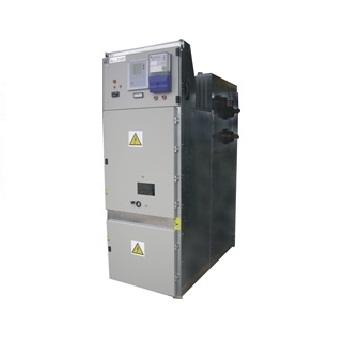

Комплектное Распределительное Устройство двустороннего обслуживания Серии К-БЭМН 6 - 10 кВ

Комплекттные распределительные устройства предназначены для приема и распределения электрической энергии трехфазного переменного тока на номинальное напряжение 6 - 10 кВ для систем с изолированной нейтралью с применением вакуумных выключателей различных типов (BB/TEL-10, VD4 и др.)

КРУ могут могут использоваться в закрытых распределительных устройствах собственных нужд электростанций, электрических подстанций, в закрытых электроустановках промышленных предприятий и узловых закрытых трансформаторных подстанцях сельскохозяйственных потребителей.

КРУ выполняются по типовым схемам электрических соединений.

Основные технические характеристики
Номинальное напряжение (линейное)	6 кВ; 10кВ
Наибольшее рабочее напряжение (линейное)	7,2 кВ; 12 кВ
Номинальный ток главных цепей	630 А; 1000 А; 1600 А; 2000 А; 2500 A
Номинальный ток сборных шин	630 А; 1000 А; 1600 А; 2000 А; 2500 A
Номинальный ток отключения выключателя (встроенного в шкаф КРУ)	8,0 кА; 12,5 кА; 16 кА; 20 кА; 25кА; 31,5кА; 40кА
Номинальный ток электродинамической стойкости главных цепей	21 кА; 41 кА; 51 кА
Ток термической стойкости	8кА; 16кА; 20кА; 25кА; 31,5кА; 40кА
Время протекания тока термической стойкости	3 c
Номинальный ток встраиваемых трансформаторов тока	50/5-3000/5
Номинальное напряжение вспомогательных цепей, В: - оперативных цепей постоянного и переменного тока - цепей трансформаторов напряжения - цепи силового трансформатора	220 100 380/220 с глухозаземлённой нейтралью
Степень защиты оболочек по ГОСТ 1425	IP31
Габаритные размеры шкафа КРУ стандартного исполнения (глубина¹× ширина × высота²), мм: - на номинальный ток не более 1600 А - вариант на номинальный ток от 1600 А до 2500 А	1670×800×2360 1670×1000×2360
Габаритные размеры уменьшенного варианта исполнения с вакуумным выключателем VD-4 на ток термической стойкости до 31,5 кА (глубина × ширина × высота), мм: - на номинальный ток не более 1250 А - на номинальный ток 2000 А - на номинальный ток 2500 А	1370×650×2125 1370×800×2125 1370×1000×2125
Масса не более	1100 кг
1)- при наличии шинного присоединения со стороны задней стенки глубина шкафа КРУ увеличивается на 400 мм. 2)- при наличии короба для прокладки кабелей над отсеком РЗА высота шкафа КРУ составляет 2430 мм (см. приложение В)
